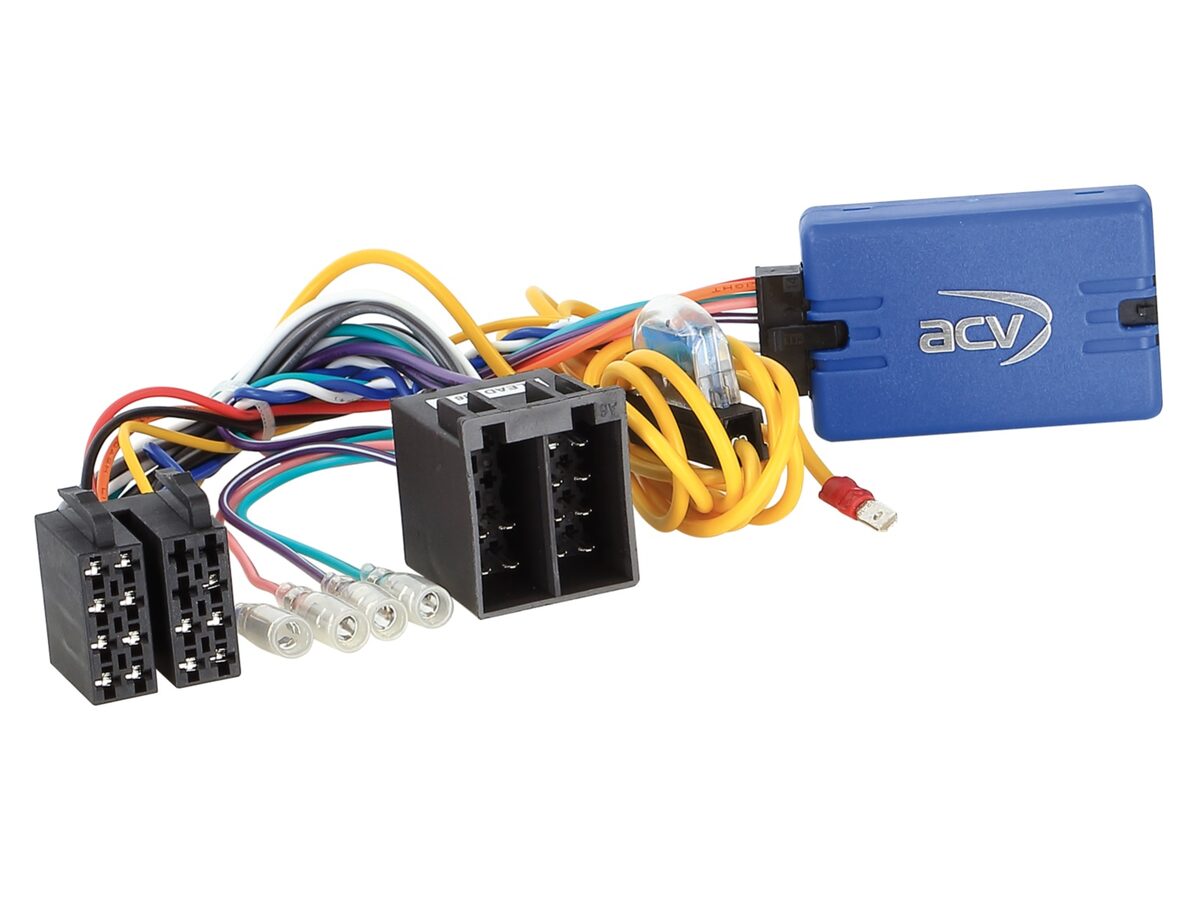

Adaptér z volantu pro Mercedes Vito 2015- ISO

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem Audio 10 s ISO konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, rychlostní signál a ruční brzda.



K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).



Poznámka:

připojení CAN Bus

konektor: ISO

konektor: +12V trvalý proud žlutá svorka 30 baterie jištěná

vozidla s otevřenou přístrojovou deskou před instalací zkontrolujte připojení sběrnice CAN a přiřazení konektoru ISO:

nesprávné připojení poškozuje rozhraní

Přiřazení ISO konektoru:

Pin 7: +12V zapalovací proud, svorka 15

Pin 6: Svorka osvětlení +12V 58

Připojení CAN Bus: CAN Bus distributor / systém klimatizace*

signál zpátečky není podporován:

signál zpátečky > +12V kabel na straně řidiče 1,5mm2 bílá/modrá
