LED indikátor baterie 12-24V

Palubní indikátor stavu baterie slouží k prevenci poruch akumulátoru a ke kontrole dobíjení vašeho auta. Prostřednictvím indikátoru získáváte permanentní informaci o stavu vašeho akumulátoru, což obvykle v automobilech není možné, protože v nich tyto indikátory stavu chybí.

Vhodné též pro monitorování stavu záložních baterií v obytných automobilech, karavanech a lodích.



Technické parametry:

• měřené napětí: 12 V / 24 V

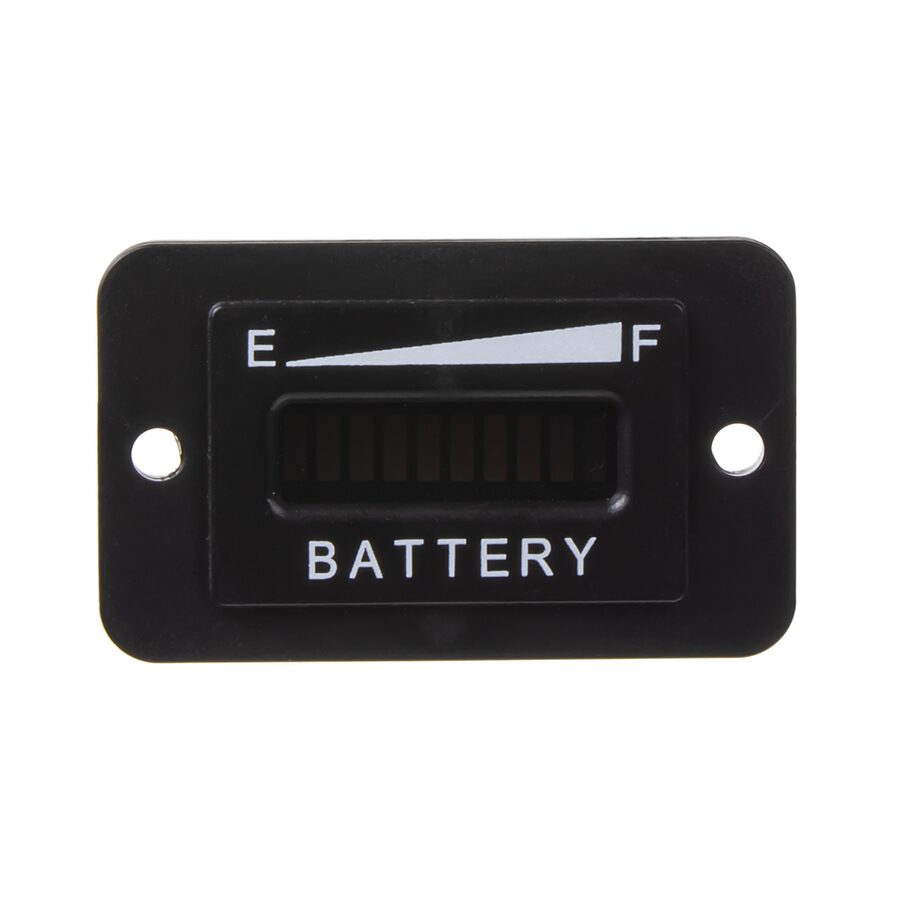

• 10-diodová indikace stavu baterie (zelená / žlutá / červená)

• každá led indikuje 10% kapacity baterie

• ochrana proti přepólování

• rozměry: 53 mm x 32 mm x 34 mm

• voděodolnost IP65

• pracovní teplota: od - 40°C do + 85°C



Funkce:

• provoz pouze, když je baterie správně nabitá, rozsvítí se 10. LED (zcela vpravo)

• když 2. LED (zleva) bliká - indikuje "nízky stav energie", je třeba baterii nabít

• když 1. i 2. LED blikají - značí "prázdná baterie", je potřeba baterii nabít nebo vyměnit

• indikátor baterie se zobrazí po připojení k nové baterii, po 155 s od připojení bude indikovat skutečnou úroveň nabití baterie

• indikace rozsahu: zelená: 41 % ~ 100 %, žlutá: 21 % ~ 40 %, červená: o 20% méně

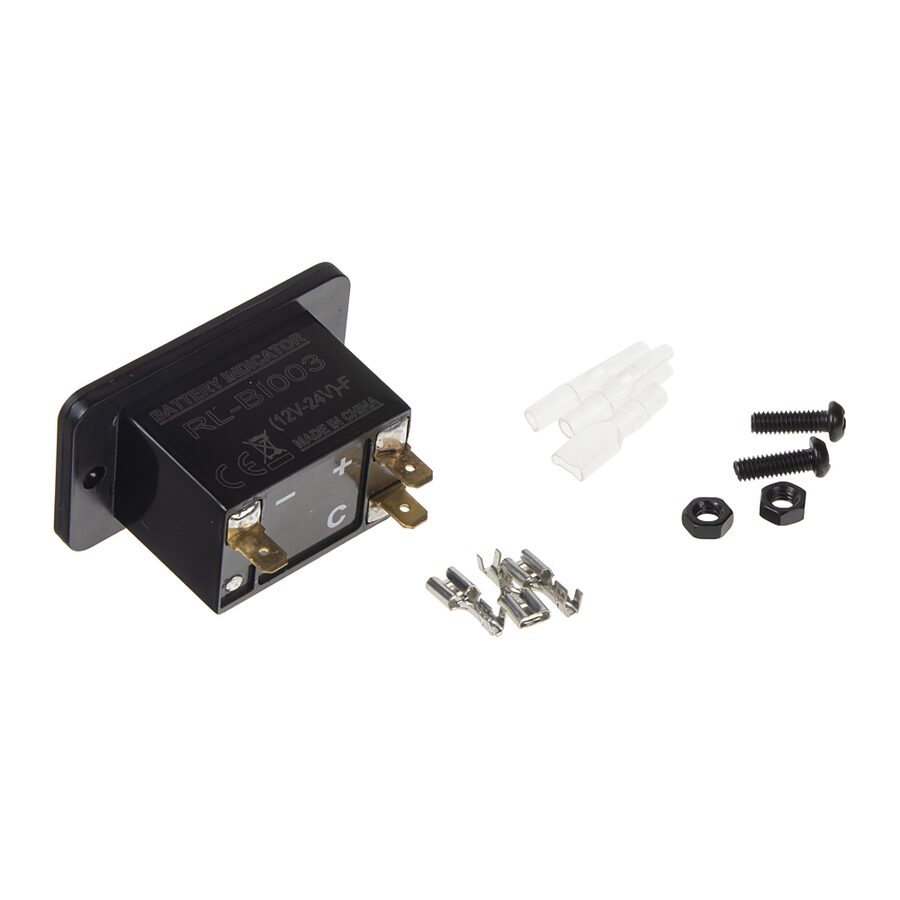

Zapojení:

• napájení + / - napájení měřiče

• c měřící kontakt
